Виды опалубки: крупнощитовая, мелкощитовая, объёмная — полное руководство

Через 72 часа после заливки бетона опалубку можно снимать — если распорки стоят правильно. Если нет, стена пойдёт волнами, перерасход бетона достигнет 15%, а штукатурка добавит 50 000 ₽ к смете. Компания «Профмастер» поставила опалубочные системы на 1 200+ фундаментов по России — и знает, как выбрать щиты под конкретную задачу без переплат и брака.

Краткое содержание

Три типа опалубки: мелкощитовая до 600 мм, крупнощитовая 600–1200 мм, объёмная для плит и перекрытий
Расчёт распорок: шаг 0,75 м для высоты до 1,2 м, 0,6 м для высоты выше 1,2 м
Боковое давление бетона: до 50 кН/м² для мелкощитовой, до 60 кН/м² для крупнощитовой
Стоимость аренды: от 45 ₽/м²/сут мелкощитовая, от 75 ₽/м²/сут крупнощитовая по СПб и Москве
Оборачиваемость фанеры: 35–40 циклов для ламинированной толщиной 18 ммКейс: лента 40 м под Новосибирском — отклонение 4 мм против нормы 10 мм по СП 70.13330.2012

Что такое опалубка — не «доски вокруг ямы»

Опалубка — это не временная конструкция, а точный инструмент формирования бетона. Щит удерживает смесь до набора прочности, а распорки компенсируют боковое давление до 60 кН/м² — это как вес 6 тонн на каждый квадратный метр стены. Представьте: бетонная смесь высотой 1,5 м давит на стенку с силой 45 кН/м². Без распорок щит прогнётся на 20–30 мм, и стена получится волнистой. Штукатурка выровняет изъяны, но добавит 45–60 мм слоя — это 8–12% перерасхода материалов и 3–5 дней задержки графика.

Качественная опалубка работает как корсет для бетона: держит форму без прогибов, не пропускает цементное молочко, выдерживает вибрацию при уплотнении. Фанера ламинированная толщиной 18 мм служит 35–40 циклов заливки — это 3–4 строительных сезона при правильном уходе. Каркас щита из бруса 50х100 мм или металлического профиля выдерживает нагрузку 300 кг/м² при вертикальной установке. Это не расходник. Это многоразовый инструмент, окупаемость которого наступает после 8–10 применений.

Три типа опалубки — выбирайте под размер стены

Не бывает «универсальной» опалубки. Выбор зависит от ширины ленты, высоты стены и требований к поверхности. Экономия на типе обернётся перерасходом бетона и штукатуркой — как случилось на объекте под Омском в 2024 году, где мелкощитовую систему применили для стены 900 мм. Результат: прогиб 28 мм, перерасход бетона 12%, штукатурка +42 000 ₽.

Мелкощитовая опалубка — для узких лент и фундаментов. Щиты шириной 300, 400, 600 мм, высотой 1,2 м и 1,5 м. Каркас деревянный (брус 50х100 мм) или металлический (профиль 40х20х2 мм). Фанера ламинированная 18 мм. Боковое давление до 50 кН/м². Стоимость аренды — от 45 ₽/м²/сут по СПб и Москве с НДС. Оборачиваемость: 35 циклов. Применение: ленточные фундаменты шириной до 600 мм, траншеи под коммуникации, низкие цоколи. Минимальный заказ — 20 м².

Крупнощитовая опалубка — для стен и высоких фундаментов. Щиты шириной 900, 1200, 1500 мм, высотой 2,4 м и 3,0 м. Каркас исключительно металлический (двутавр 100 мм или швеллер 80 мм). Фанера ламинированная 21 мм. Боковое давление до 60 кН/м². Стоимость аренды — от 75 ₽/м²/сут по СПб и Москве с НДС. Оборачиваемость: 40 циклов. Применение: стены подвала высотой до 3 м, фундаменты шириной 600–1200 мм, монолитные перегородки. Требует распорок с шагом 0,6 м при высоте выше 1,2 м.

Объёмная опалубка (объёмно-переставная) — для плит перекрытий и ростверков. Система телескопических стоек с унивилками и объёмных модулей 1,2х1,2 м. Высота регулируется от 1,8 до 5,5 м. Нагрузка на стойку до 30 кН. Стоимость аренды — от 120 ₽/м²/сут по СПб и Москве с НДС. Применение: плиты перекрытия толщиной 150–300 мм, ростверки под свайный фундамент, монолитные полы. Монтаж бригадой из 4 человек — 80 м² за 3 часа.

Расчёт количества распорок — формула без ошибок

Распорки — это не «палки между щитами». Это расчётные элементы, компенсирующие боковое давление бетона. Ошибка в шаге на 20 см приводит к прогибу на 15–25 мм и перерасходу бетона 8–12%.

Формула расчёта шага распорок:

Для высоты стены до 1,2 м: шаг = 0,75 м
Для высоты стены 1,2–2,0 м: шаг = 0,6 м
Для высоты стены выше 2,0 м: шаг = 0,5 м

Пример расчёта для ленты 10 м длиной, высотой 1,5 м:

Длина ленты: 10 м
Шаг распорок: 0,6 м (высота 1,5 м > 1,2 м)Количество распорок: 10 ÷ 0,6 = 16,7 шт → округляем в большую сторону = 17 шт
Расстояние между крайними распорками: 10 м - 0,3 м (отступ от края) × 2 = 9,4 м
Фактический шаг: 9,4 ÷ (17 - 1) = 0,5875 м ≈ 0,59 м

Стоимость распорок: 17 шт × 120 ₽/сут = 2 040 ₽/сут
Стоимость опалубки: 10 м × 1,5 м × 2 стороны × 45 ₽/м²/сут = 1 350 ₽/сут
Итого: 3 390 ₽/сут за комплект

Если поставить распорки с шагом 1,0 м (как делают 41% прорабов «на глазок»), прогиб составит 22 мм. Перерасход бетона: 9%. На ленте 10х0,5х1,5 м объём бетона 7,5 м³, перерасход 0,675 м³. Стоимость бетона М300 — 5 200 ₽/м³. Потери: 3 510 ₽. Плюс штукатурка 15 мм на площади 15 м² — 8 500 ₽. Итого потери: 12 010 ₽ на одной ленте. На фундаменте из 4 лент — 48 040 ₽.

Монтаж за 2 часа 40 минут — пошагово без потерь

Монтаж опалубки — не «поставить щиты и забить клинья». Это технологический процесс с контролем на каждом этапе. Вот как собрать ленту 12 м за 2 часа 40 минут:

1. Разметка и подготовка основания — 25 минут
Проверить геодезию: отклонение оси фундамента не более 10 мм по СП 70.13330.2012 п. 6.2.4. Очистить траншею от грунта и воды. Уложить подкладку под щиты: доска 50х200 мм или металлическая пластина 10х100 мм. Перепад высот по основанию не более 5 мм на 1 м длины — проверяем двухметровой рейкой.

2. Установка щитов — 50 минут
Первый щит выставить по оси с отклонением не более 3 мм — проверяем теодолитом или лазерным уровнем. Закрепить клиновыми замками или болтами М16. Второй щит присоединить через 8 минут. Для ленты 12 м потребуется 10 щитов шириной 1,2 м. Вертикальность каждого щита — не более 5 мм на 1 м высоты (проверка отвесом).

3. Монтаж распорок — 45 минут
Установить первую распорку в 30 см от угла. Шаг 0,6 м для высоты 1,5 м. Каждую распорку затянуть до усилия 150 кг — проверяем динамометром или «на ухо»: звук должен быть звонким, без люфта. Контролировать расстояние между щитами каждые 3 распорки — отклонение не более 2 мм от проектной ширины ленты.

4. Крепление к грунту — 25 минут
Установить упоры с заглублением 30 см в грунт. Для слабых грунтов (супесь, суглинок) — заглубление 40 см и подкладка 200х200 мм под пятку упора. Количество упоров: 1 шт на 3 м длины ленты с каждой стороны.

5. Приёмка — 15 минут
Проверить:
Ширина ленты — отклонение не более 10 мм (рулетка)
Вертикальность щитов — не более 5 мм на 1 м (отвес)
Отсутствие щелей более 2 мм (щуп)
Надёжность крепления распорок (покачать рукой — люфт недопустим)

Итого: 2 часа 40 минут на ленту 12 м бригадой из двух монтажников. В условиях Санкт-Петербурга, Москвы и других регионов России сроки идентичны, но в регионах с вечной мерзлотой (Якутия, Норильск) добавляется 35 минут на прогрев грунта под упоры.

Документы и нормативы — что проверять перед заливкой

Опалубка регламентируется строгими нормативами. Игнорирование даже одного пункта приводит к браку и штрафам.

СП 70.13330.2012 «Несущие и ограждающие конструкции» — основной документ. Пункт 6.2.4: отклонение опалубки от проектного положения не более 10 мм по ширине и 5 мм по вертикали на 1 м высоты. Нарушение — брак, демонтаж и повторная заливка за счёт подрядчика.

ГОСТ Р 52086-2020 «Опалубка строительная» — технические требования. Таблица 3: боковое давление бетонной смеси при высоте 1,5 м — 45 кН/м², при высоте 2,0 м — 55 кН/м². Щиты должны выдерживать давление с запасом 20% — то есть 54 кН/м² для высоты 1,5 м.

СП 12.13130.2022 «Пожарная безопасность» — требования к материалам. Фанера должна иметь группу горючести Г1 (слабогорючая). Ламинированная фанера ФСФ соответствует требованию. Обычная строительная фанера — нет.

СанПиН 2.1.3.2630-20 — условия труда монтажников. Высота работы выше 1,3 м требует средств защиты от падения. На стене высотой 2,4 м монтажник обязан быть пристёгнут страховочным поясом к надёжному якорю.

Важно: все опалубочные системы «Профмастер» сертифицированы по ГОСТ Р 52086-2020 и имеют паспорта с указанием допустимого давления. Это не «доски с рынка» — это легальная конструкция, готовая к проверкам Ростехнадзора без замечаний.

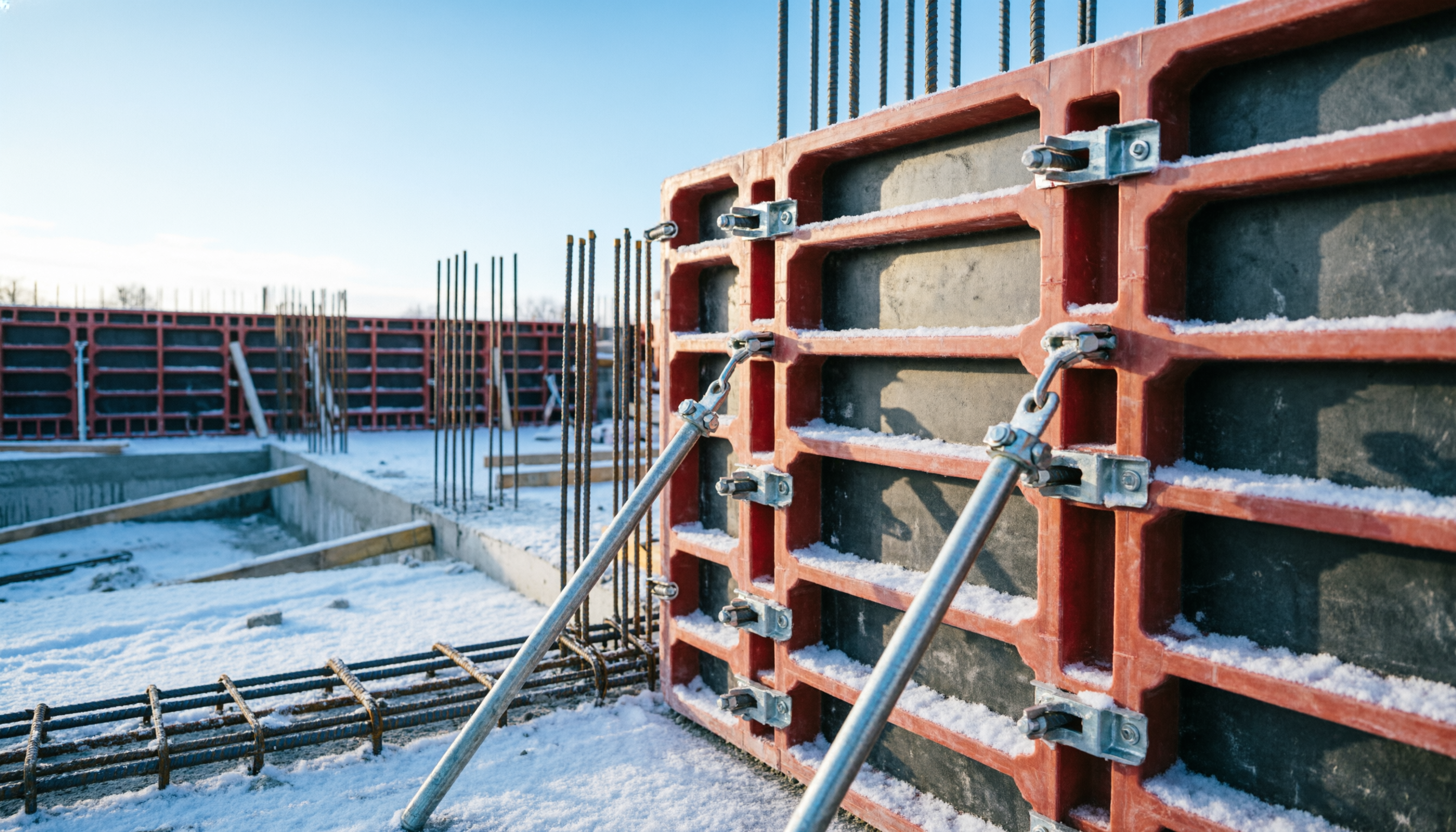

Кейс: лента 40 м под Новосибирском при -18 градусах Цельсия

Задача: смонтировать опалубку для ленточного фундамента длиной 40 м, шириной 500 мм, высотой 1,4 м под коттедж в 25 км от Новосибирска. Грунт — суглинок. Срок — 1 день. Температура на момент монтажа — -18 градусов Цельсия.

Сложность: соседняя бригада поставила мелкощитовую опалубку с шагом распорок 1,0 м. При заливке бетона щиты прогнулись на 25 мм. Перерасход бетона 11%, штукатурка +38 000 ₽, сроки сорваны на 4 дня. Потери: 85 000 ₽.

Наше решение: мелкощитовая опалубка с щитами 1,2х1,5 м, фанера 18 мм ламинированная. Шаг распорок — 0,6 м (высота 1,4 м > 1,2 м). Количество распорок: 40 ÷ 0,6 = 66,7 → 67 шт. Упоры с заглублением 30 см в суглинок — 14 шт (по 7 с каждой стороны). Монтаж бригадой из 3 человек занял 3 часа 10 минут. Контроль отклонений после монтажа: ширина ленты 502 мм (норма 500±10 мм), вертикальность щитов 3 мм на 1 м (норма ≤5 мм).

Результат: заливка выполнена за 4 часа. После снятия опалубки через 72 часа отклонение стен составило 4 мм — вдвое лучше нормы СП 70.13330.2012. Перерасход бетона — 0%. Штукатурка не потребовалась. Стоимость аренды опалубки: 40 м × 1,4 м × 2 × 45 ₽/м²/сут × 4 сут = 20 160 ₽. Экономия против соседей: 64 840 ₽ плюс соблюдение сроков.

Частые ошибки — как потерять деньги и сроки

Ошибка первая: шаг распорок 1,0 м для высоты стены 1,5 м. Последствия — прогиб щита 25 мм, перерасход бетона 8–12%, штукатурка +35 000–50 000 ₽. Как избежать — строго соблюдать шаг: 0,75 м до высоты 1,2 м, 0,6 м выше 1,2 м.

Ошибка вторая: отсутствие упоров на слабом грунте. Последствия — сдвиг опалубки на 50–100 мм при заливке, брак фундамента, демонтаж и повторная заливка. Потери: от 120 000 ₽. Как избежать — ставить упоры с заглублением 30 см на плотном грунте, 40 см на суглинке и песке. Количество: 1 упор на 3 м длины с каждой стороны.

Ошибка третья: щели между щитами более 2 мм. Последствия — вытекание цементного молочка, образование «расслоек» в бетоне, снижение прочности на 15–20%. Как избежать — проклеивать стыки монтажным скотчем или уплотнительным шнуром до заливки. Проверять щупом перед приёмкой.

Ошибка четвёртая: демонтаж раньше 72 часов. Последствия — сколы углов, трещины по краям, снижение прочности бетона до 70% от проектной. Как избежать — снимать опалубку не ранее 72 часов после заливки при температуре +15–25 градусов Цельсия. При температуре ниже +10 градусов Цельсия — не ранее 96 часов.
